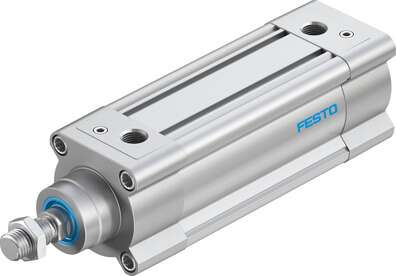

Cilindro Normalizado DSBC-63-100-PPVA-N3

Description

Informações técnicas

• Curso100 mm
• Diâmetro do êmbolo63 mm
• Terminação da hasteM16x1,5
• AmortecimentoAmortecimento pneumático, ajustável em ambas as extremidades
• Posição de instalaçãoIndiferente
• Norma correspondenteISO 15552
• Rosca da hasteRosca macho
• EstruturaPistão Biela Perfil do tambor
• Detecção de posiçãopara o sensor de proximidade
• Símbolo00991235
• Varianteshaste simples
• Pressão operacional0.04 MPa … 1.2 MPa
• Pressão operacional0.4 bar … 12 bar
• Funcionamentode dupla ação
• Meio de operaçãoAr comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controleAdmite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK2 – resistência moderada à corrosão
• Conformidade LABSVDMA24364-B1/B2-L
• Temperatura ambiente-20 °C … 80 °C
• Força de impacto nas posições finais1.3 J
• Curso de amortecimento22 mm
• Força teórica a 6 bar, retorno1682 N
• Força teórica a 6 bar, avanço1870 N
• Cargas móveis com curso de 0 mm430 g
• Suplemento de massa movida por curso de 10 mm25 g
• Peso básico com curso de 0 mm1740 g
• Suplemento de peso por curso de 10 mm62 g
• Tipo de fixaçãoalternativo: Com rosca fêmea Com acessórios
• Conexão pneumáticaG3/8
• Indicação sobre os materiaisConformidade RoHS
• Material da tampaAlumínio fundido, revestido
• Material de vedação do êmboloTPE-U(PU)
• Material êmboloLiga de alumínio
• Material da hasteaço de alta liga
• Material do anel limpador da hasteTPE-U(PU)
• Material vedação do amortecedorTPE-U(PU)
• Material do êmbolo do amortecedorPOM
• Material da camisa do atuadorLiga de alumínio suavemente anodizada trabalhada
• Material da porcaAço galvanizado
• Material do mancalPOM
• Material do parafuso de ligaçãoAço galvanizado
