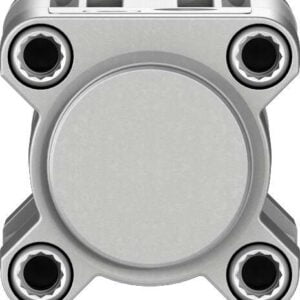

Cilindro Normalizado DSBC-32-25-PPV-A-N3

R$949.00

SKU: 1376422 Categorias: ,
Consulte o frete e o prazo de entrega:

Descrição

Informações técnicas

  • Curso25 mm
  • Diâmetro do êmbolo32 mm
  • Terminação da hasteM10x1,25
  • AmortecimentoAmortecimento pneumático, ajustável em ambas as extremidades
  • Posição de instalaçãoIndiferente
  • Norma correspondenteISO 15552
  • Rosca da hasteRosca macho
  • EstruturaPistão Biela Perfil do tambor
  • Detecção de posiçãopara o sensor de proximidade
  • Símbolo00991235
  • Varianteshaste simples
  • Pressão operacional0.06 MPa … 1.2 MPa
  • Pressão operacional0.6 bar … 12 bar
  • Funcionamentode dupla ação
  • Meio de operaçãoAr comprimido conforme ISO 8573-1:2010 [7:4:4]
  • Observação sobre o meio de operação/controleAdmite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
  • Classe de resistência à corrosão KBK2 – resistência moderada à corrosão
  • Conformidade LABSVDMA24364-B1/B2-L
  • Categoria para sala limpaClasse 6, conforme ISO 14644-1
  • Temperatura ambiente-20 °C … 80 °C
  • Força de impacto nas posições finais0.4 J
  • Curso de amortecimento17 mm
  • Força teórica a 6 bar, retorno415 N
  • Força teórica a 6 bar, avanço483 N
  • Cargas móveis com curso de 0 mm110 g
  • Suplemento de massa movida por curso de 10 mm9 g
  • Peso básico com curso de 0 mm465 g
  • Suplemento de peso por curso de 10 mm27 g
  • Tipo de fixaçãoalternativo: Com rosca fêmea Com acessórios
  • Conexão pneumáticaG1/8
  • Indicação sobre os materiaisConformidade RoHS
  • Material da tampaAlumínio fundido, revestido
  • Material de vedação do êmboloTPE-U(PU)
  • Material êmboloLiga de alumínio
  • Material da hasteaço de alta liga
  • Material do anel limpador da hasteTPE-U(PU)
  • Material vedação do amortecedorTPE-U(PU)
  • Material do êmbolo do amortecedorPOM
  • Material da camisa do atuadorLiga de alumínio suavemente anodizada trabalhada
  • Material da porcaAço galvanizado
  • Material do mancalPOM
  • Material do parafuso de ligaçãoAço galvanizado

Ficha Técnica

Download(95 KB)

Informação adicional

Peso 1 kg
Dimensões 20 × 14 × 16 cm
