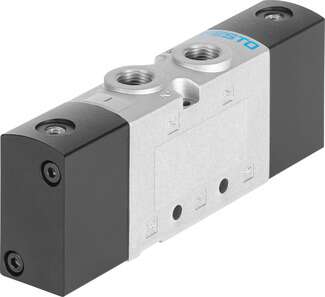

VALVULA PNEUMATICA VUWS-L20-B52-G18

Description

Informações técnicas

• Função de válvula5/2 biestável
• Tipo de acionamentoPneumático
• Tamanho da válvula21 mm
• Vazão nominal padrão700 l/min
• Conexão de trabalho pneumáticaG1/8
• Pressão operacional-0.09 MPa … 1 MPa
• Pressão operacional-0.9 bar … 10 bar
• EstruturaBobina do pistão
• Certificaçãoc UL us – Recognized (OL)
• Diâmetro nominal5.7 mm
• Função do escapecom controle de vazão
• Tipo de vedaçãomole
• Posição de instalaçãoIndiferente
• Acionamento manual auxiliarnenhum
• Tipo de comandoDireto
• Alimentação de ar pilotointerno
• Sentido da vazãoReversível
• Símbolo00991037
• CoberturaSobreposição positiva
• Pressão de controle MPa0.15 MPa … 1 MPa
• Pressão do piloto1.5 bar … 10 bar
• Tempo de comutação em6 ms
• Proteção contra explosãoConsiderar as informações na certificação Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
• Meio de operaçãoAr comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controleAdmite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibraçãoTeste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Resistência a choquesTeste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK2 – resistência moderada à corrosão
• Conformidade LABSVDMA24364-B1/B2-L
• Temperatura do meio-10 °C … 60 °C
• Meio de controleAr comprimido, conforme ISO 8573-1:2010 [7:4:4]
• Temperatura ambiente-10 °C … 60 °C
• Peso do produto211 g
• Tipo de fixaçãoalternativo: Em régua de conexão com orifício de passagem
• Conexão do orifício de escapeNão retido
• Conexão pneumática 1G1/8
• Conexão pneumática 2G1/8
• Conexão pneumática 3G1/8
• Conexão pneumática 4G1/8
• Conexão pneumática 5G1/8
• Indicação sobre os materiaisConformidade RoHS
• Material vedaçõesHNBR NBR
• Material corpoAlumínio em fundição injetada envernizado
• Material da guia do êmboloLiga de alumínio
• Material dos parafusosAço galvanizado
