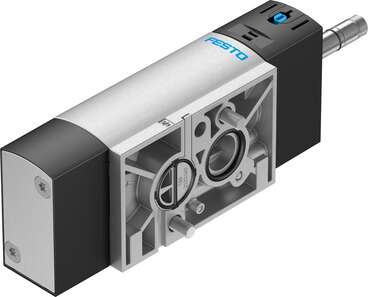

VALVULA NAMUR VSNC-FC-M52-MD-G14-F8

Description

Informações técnicas

• Função de válvulaAdaptável para 5/2 ou 3/2
• Tipo de acionamentoelétrico
• Largura32 mm
• Vazão nominal padrão1250 l/min
• Conexão de trabalho pneumáticaDiagrama de conexões NAMUR
• Tensão de alimentaçãoAtravés da bobina solenoide, deve pedir-se em separado
• Pressão operacional0.25 MPa … 1 MPa
• Pressão operacional2.5 bar … 10 bar
• EstruturaBobina do pistão
• Tipo de retornoMola mecânica
• Certificaçãoc UL us – Recognized (OL)
• Órgão certificadorDNVGL-TAA000011J
• Função do escapecom controle de vazão
• Tipo de vedaçãomole
• Posição de instalaçãoIndiferente
• Norma correspondenteVDI/VDE 3845 (NAMUR)
• Acionamento manual auxiliarCom trava sem trava
• Tipo de comandoServopilotado
• Alimentação de ar pilotointerno
• Sentido da vazãoNão reversível
• Símbolo00991831
• CoberturaSobreposição positiva
• Indicação de estado do sinalcom acessórios
• Valor b0.4
• Valor C5.2 l/sbar
• Vazão nominal padrão, retorno de ar de exaustão 4->3110 l/min
• Tempo de comutação desligado48 ms
• Tempo de acionamento ligado11 ms
• Tempo de ativação100%
• Valores característicos da bobina eletromagnéticaConsultar bobina eletromagnética, fazer pedido separado
• Meio de operaçãoAr comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controleAdmite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK2 – resistência moderada à corrosão
• Conformidade LABSVDMA24364-B2-L
• Temperatura do meio-20 °C … 60 °C
• Temperatura ambiente-20 °C … 60 °C
• Peso do produto335 g
• Tipo de fixaçãocom orifício de passagem
• Conexão do orifício de escapeNão retido
• Conexão pneumática 1G1/4
• Conexão pneumática 2Padrão de conexão de acordo com NAMUR
• Conexão pneumática 3G1/4
• Conexão pneumática 4Padrão de conexão NAMUR
• Conexão pneumática 5G1/4
• Indicação sobre os materiaisConformidade RoHS
• Material vedaçõesNBR
• Material corpoLiga de alumínio
• Material dos parafusosaço inoxidável de alta liga
